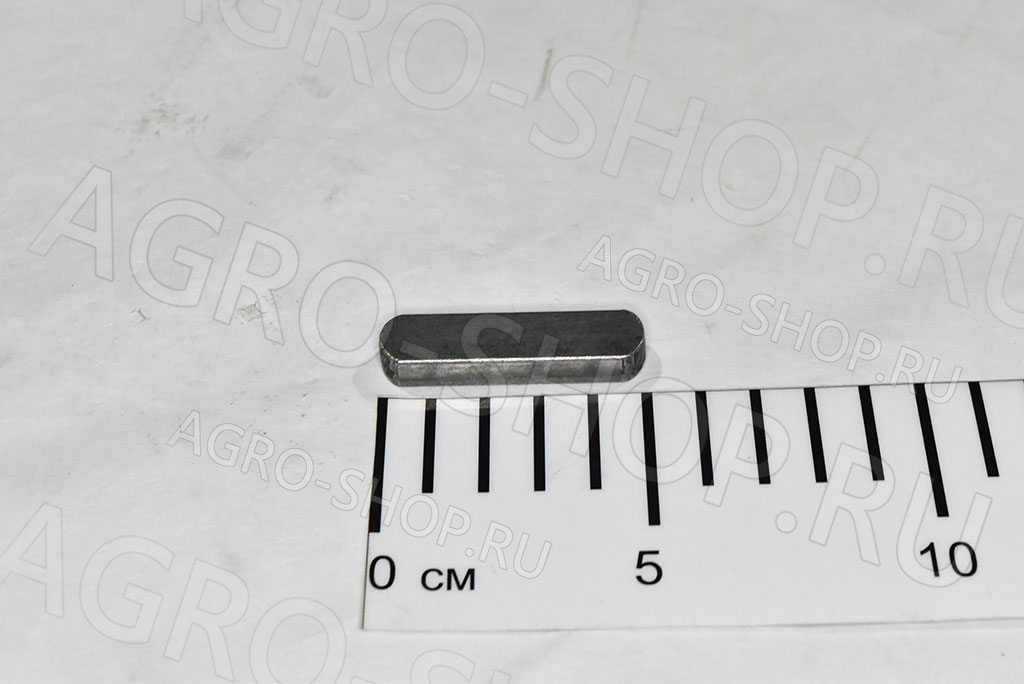

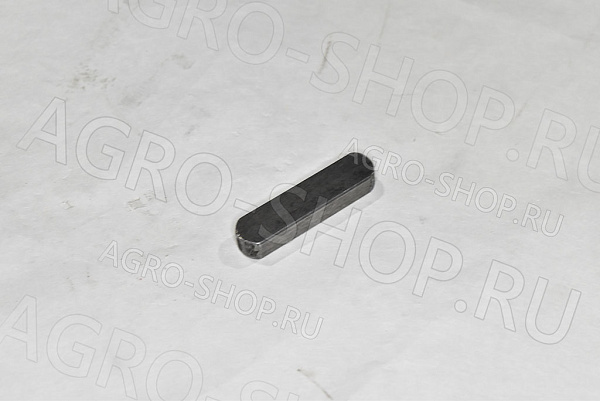

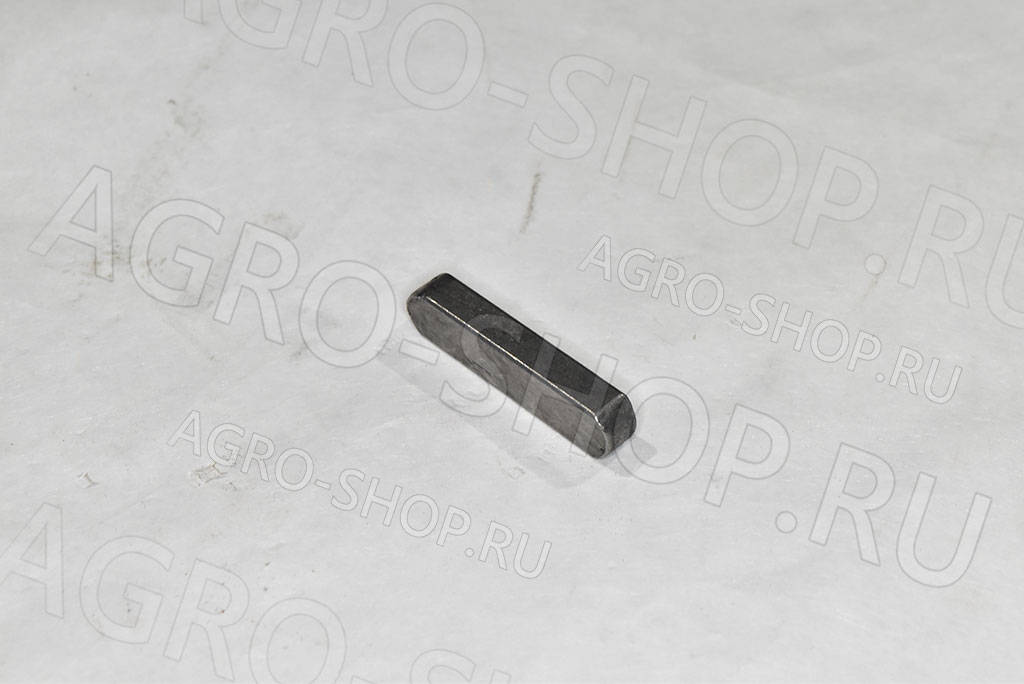

Шпонка 12х8х50 (А12х8х50) призматический шпунт Wirax

Шпонка 12х8х50 (А12х8х50) призматический шпунт Wirax

Производитель: Китай.

Характеристики:
Артикул: 12х8х50.
Ширина (b) = 12 мм.
Высота (h) = 8 мм.
Длина (L) = 50 мм.
Форма: Призматическая, исполнение А (края закруглены в виде дуги).
Материал: Высокопрочная углеродистая сталь (обычно сталь 45 или специальный шпоночный материал). Она устойчива к сильным нагрузкам на срез и смятие.
Покрытие: Без покрытия (смазывается рабочим маслом механизма).
Модель косилки: Wirax Z-069.
Бренд: Wirax (Польша).
Страна производства: Китай.

Шпонка 12х8х50 (А12х8х50) — это призматическая шпонка, выполненная по стандартам DIN 6885 Form A и ГОСТ 23360-78 (исполнение 1). Она представляет собой стальной профильный элемент, предназначенный для создания неподвижного или подвижного соединения между валом и насаживаемой деталью (например, шестерней, шкивом, ступицей).

Основное назначение призматической шпонки — передача крутящего момента от вала к ступице или наоборот за счет сил трения, возникающих на боковых (рабочих) гранях. Шпонка устанавливается в соответствующие пазы (шпоночные канавки), выполненные на валу и в отверстии детали. По стандарту шпонка шириной 12 мм ставится на приводные валы диаметром от 38 до 44 мм.

Применяемость:

Шпонка 12×8×50 используется там, где требуется надёжная фиксация и передача повышенного крутящего момента.

 Типичные области применения:

• редукторы и коробки передач (фиксация шестерён, муфт, звёздочек);
• приводные узлы станков, конвейеров, транспортёров;
• электродвигатели и вентиляторы (крепление шкивов, полумуфт, втулок);
• насосы и компрессоры (соединение валов с рабочими колёсами);
• сельхозтехника и навесное оборудование;
• механизмы с частыми пусками/остановами, где важна стойкость к ударным нагрузкам.

Увеличенная длина шпонки (50 мм) особенно полезна, если ступица длинная или нагрузка переменная — это распределяет напряжения по большей площади и снижает риск смятия шпоночного паза.

Применяемость: Wirax 1,65; Z-069.
