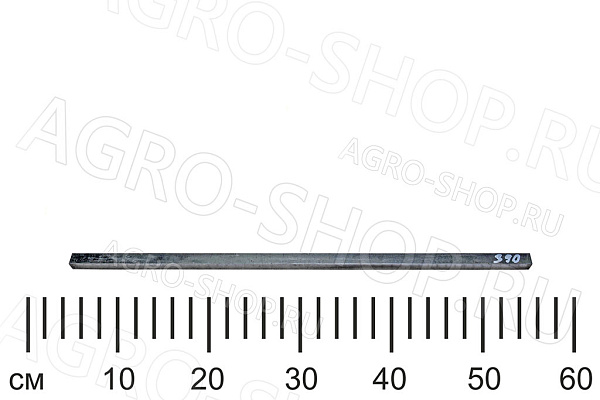

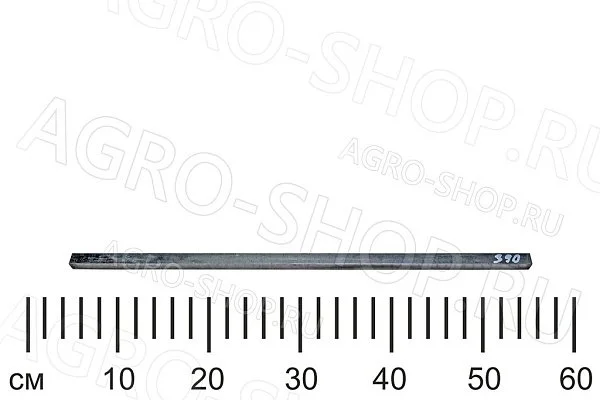

Сталь шпоночная 14х12 ГОСТ 8787-68 ст. 45 прямоугольная (длина 500 мм.)

Сталь шпоночная 14х12 ГОСТ 8787-68 ст. 45 прямоугольная (длина 500 мм.)

Производитель: Россия.

Характеристики:
Артикул: Сталь шпоночная 14х12.
Ширина (b): 14 мм.
Высота/Толщина (h): 12 мм (относится к типу высоких шпонок для глубоких пазов).
Длина (L): 500 мм (0.5 метра).
Марка стали: Сталь 45 (конструкционная углеродистая качественная, оптимальна для деталей, работающих на срез и смятие).
Регламентирующие стандарты: ГОСТ 8787-68 (сортамент стали), европейский аналог — DIN 6880.
Класс точности (квалитеты по ГОСТ):

• По ширине (b): h9 (высокая точность для жесткой фиксации в пазу вала).
• По высоте (h): h11.

Механические свойства: Минимальное временное сопротивление разрыву — 600 МПа (61 кгс/мм²).

Твердость: В состоянии поставки — до 200 HB. Готовые шпоночные элементы можно подвергать термической закалке для увеличения износостойкости до 40–45 HRC.

Теоретический вес заготовки: ~0.66 кг (из расчета ~1.32 кг на 1 погонный метр).

Сталь шпоночная 14х12 ГОСТ 8787-68 ст. 45 (длина 500 мм) — это специализированный калиброванный чистотянутый металлопрокат повышенной точности с прямоугольным сечением. Он представляет собой полнотелый стальной брусок-заготовку, предназначенный для нарезки и изготовления призматических шпонок высокого профиля, обеспечивающих передачу больших крутящих моментов в тяжелонагруженных узлах и механизмах.

Описание материала:
Прокат изготавливается методом холодного волочения (нагартованная сталь). Технология гарантирует идеальное качество поверхности и строго выверенные геометрические размеры с минимальными отклонениями. Благодаря этому изготовленные шпонки садятся в пазы сопрягаемых деталей (валов и ступиц) без дополнительной продольной подгонки и фрезеровки, исключая люфт. Формат заготовки длиной 500 мм ориентирован на ремонтные мастерские и опытно-механические цеха для оперативного ремонта крупной техники.

Размер 14х12 мм относится к категории средних и крупных шпонок. Он используется там, где передаваемая мощность превышает возможности стандартных валов сельскохозяйственных машин типа КРН-2,1.

Примеры использования:

• Тяжелые тракторы и комбайны: Фиксация маховиков двигателей (Д-240, Д-260 и их модификации), установка ведущих шестерен главных передач мостов (например, на тракторах К-700, Т-150).
• Промышленные редукторы: Соединение входных и выходных валов цилиндрических и червячных редукторов среднего габарита (Ц2У-160, Ц2У-200 и аналоги).
• Навесное оборудование: Используется при ремонте тяжелых почвофрез, мульчировщиков или пресс-подборщиков, где диаметр приводных валов составляет от 50 до 70 мм.
• Ремонт косилок тяжелого класса: Например, для фиксации шкивов на главном редукторе косилок Krone, Disco или мощных роторных граблей-ворошилок.

Применяемость: сельскохозяйственная и промышленная техника.
