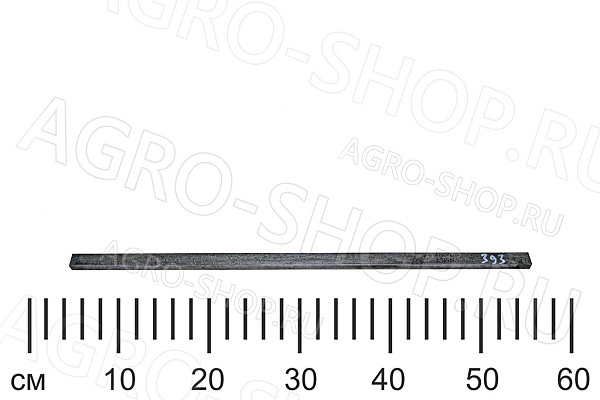

Сталь шпоночная 16х10 ГОСТ 8787-68 ст. 45 прямоугольная (длина 500 мм.)

Сталь шпоночная 16х10 ГОСТ 8787-68 ст. 45 прямоугольная (длина 500 мм.)

Производитель: Россия.

Характеристики:
Артикул: Сталь шпоночная 16х10.
Ширина (b): 16 мм.

Высота/Толщина (h): 10 мм.

Длина (L): 500 мм (0.5 метра).

Марка стали: Сталь 45 (конструкционная углеродистая качественная, устойчивая к деформациям на срез и смятие).

Регламентирующие стандарты:

ГОСТ 8787-68 — сортамент чистотянутой стали для шпонок.

DIN 6880 — европейский аналог шпоночного полотна.

Класс точности (допуски по ГОСТ):

По ширине (b): h9 (высокая точность для плотной посадки в шпоночный паз).

По высоте (h): h11.

Механические свойства: Временное сопротивление разрыву — не менее 600 МПа.

Твердость: В состоянии поставки — 170–200 HB. Готовые шпонки можно подвергать термообработке (закалке) до 40–45 HRC для повышения их износостойкости.

Теоретический вес заготовки: ~0.628 кг (из расчета ~1.256 кг на 1 погонный метр).

Сталь шпоночная 16х10 ГОСТ 8787-68 ст. 45 (длина 500 мм) — это калиброванный чистотянутый металлопрокат повышенной точности с прямоугольным сечением. Он представляет собой полнотелый стальной брусок-заготовку, предназначенный для нарезки и изготовления призматических шпонок, работающих в условиях высоких крутящих моментов на валах увеличенного диаметра.

Описание материала:
Прокат изготавливается методом холодного волочения (нагартованная сталь) [ГОСТ 8787-68]. Эта технология обеспечивает строгое соблюдение геометрических размеров и углов, а также чистоту поверхности без следов окалины. Шпонки, нарезанные из такой заготовки, устанавливаются в пазы сопрягаемых деталей без предварительной продольной фрезерной обработки, гарантируя безлюфтовую посадку. Отрезок длиной 500 мм удобен для ремонтных мастерских при штучном или мелкосерийном изготовлении шпонок нестандартной длины.

Применяемость по диаметру вала: Согласно основному стандарту ГОСТ 23360-78 (на призматические шпонки), сечение 16х10 мм жестко закреплено за валами диаметром от 50 до 58 мм (включительно).

Сельскохозяйственная техника: Ремонт и обслуживание ответственных валов коробок передач, бортовых редукторов и узлов отбора мощности (ВОМ) тяжелых тракторов (Т-150К, К-700, К-744), а также главных приводных валов зерноуборочных комбайнов (Дон-1500, Полесье, Acros).

Промышленное оборудование: Изготовление шпонок для фиксации массивных шкивов, приводных звездочек, шестерен и соединительных муфт на выходных валах крупных общепромышленных электродвигателей, редукторов (например, серий Ц2У-200, Ц2У-250), крановых механизмов, прессов и тяжелых конвейерных линий.

Применяемость: сельскохозяйственная и промышленная техника.
