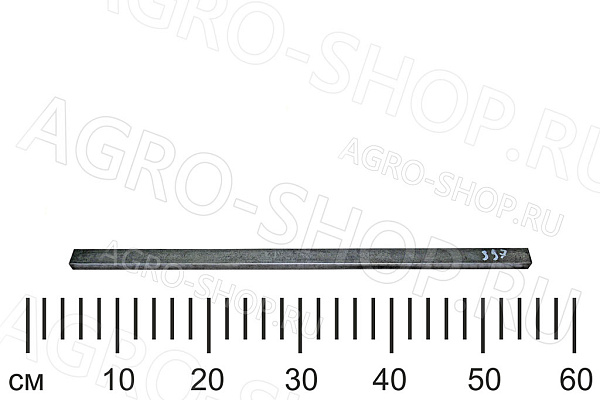

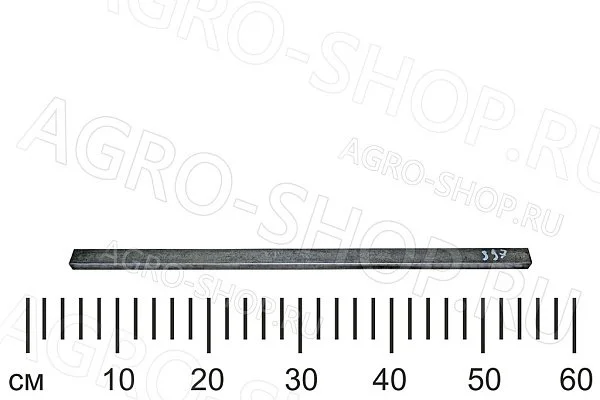

Сталь шпоночная 20х12 ГОСТ 8787-68 ст. 45 прямоугольная (длина 500 мм.)

Сталь шпоночная 20х12 ГОСТ 8787-68 ст. 45 прямоугольная (длина 500 мм.)

Производитель: Россия.

Характеристики:
Артикул: Сталь шпоночная 20х12.
Ширина (b): 20 мм.
Высота/Толщина (h): 12 мм.
Длина (L): 500 мм (0.5 метра).
Марка стали: Сталь 45 (конструкционная углеродистая качественная, устойчивая к деформациям на срез и смятие).
Регламентирующие стандарты:
ГОСТ 8787-68 — сортамент чистотянутой стали для шпонок.
DIN 6880 — европейский аналог шпоночного полотна.
Класс точности (допуски по ГОСТ):
По ширине (b): h9 (высокая точность для плотной посадки в шпоночный паз вала).
По высоте (h): h11.
Механические свойства: Временное сопротивление разрыву — не менее 600 МПа (61 кгс/мм²).
Твердость: В состоянии поставки — 170–200 HB. Готовые шпонки можно подвергать термообработке (закалке) до 40–45 HRC для повышения их износостойкости.
Теоретический вес заготовки: ~0.942 кг (из расчета ~1.884 кг на 1 погонный метр).

Сталь шпоночная 20х12 ГОСТ 8787-68 ст. 45 (длина 500 мм) — это калиброванный чистотянутый металлопрокат повышенной точности с прямоугольным сечением [ГОСТ 8787-68]. Он представляет собой полнотелый стальной брусок-заготовку, предназначенный для нарезки и изготовления призматических шпонок, работающих в условиях экстремальных крутящих моментов на валах большого диаметра.

Описание материала:
Прокат изготавливается методом холодного волочения (нагартованная сталь) ГОСТ 8787-68. Данная технология обеспечивает строгое соблюдение геометрических размеров и углов, а также идеальное качество поверхности без окалины. Шпонки, нарезанные из такой заготовки, устанавливаются в пазы сопрягаемых деталей без предварительной продольной механической обработки, гарантируя безлюфтовую посадку. Отрезок длиной 500 мм удобен для ремонтных мастерских при штучном или мелкосерийном изготовлении шпонок нестандартной длины.

Марка стали 45 — среднеуглеродистая конструкционная сталь: она достаточно прочная, хорошо обрабатывается резанием, а при необходимости термообрабатывается для повышения твёрдости и износостойкости.

Шпоночный материал сечения 20х12 мм является строго стандартизированным и применяется в узлах с очень высокими нагрузками:

1. Применяемость по диаметру вала: Согласно основному стандарту ГОСТ 23360-78 (на призматические шпонки), сечение 20х12 мм жестко закреплено за валами диаметром от 65 до 75 мм (включительно).
2. Сельскохозяйственная техника: Ремонт и обслуживание ответственных валов коробок передач, бортовых редукторов и узлов отбора мощности (ВОМ) тяжелых тракторов (К-700, К-701, К-744, Т-150К), а также главных приводных валов зерноуборочных и кормоуборочных комбайнов (Дон-1500, Полесье, Acros, Torum).
3. Промышленное оборудование: Изготовление шпонок для фиксации массивных шкивов, приводных звездочек, шестерен и соединительных муфт на выходных валах крупных общепромышленных электродвигателей, тяжелых редукторов, крановых механизмов, шахтных подъемников и приводных барабанов магистральных конвейерных линий.

Применяемость: сельскохозяйственная и промышленная техника.
