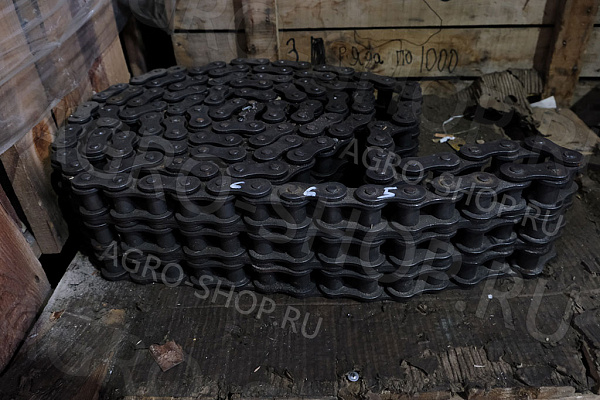

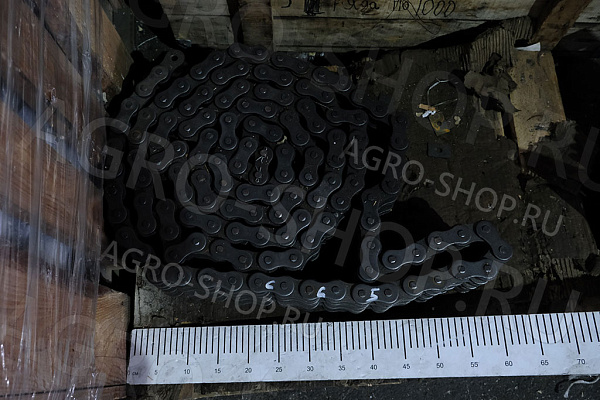

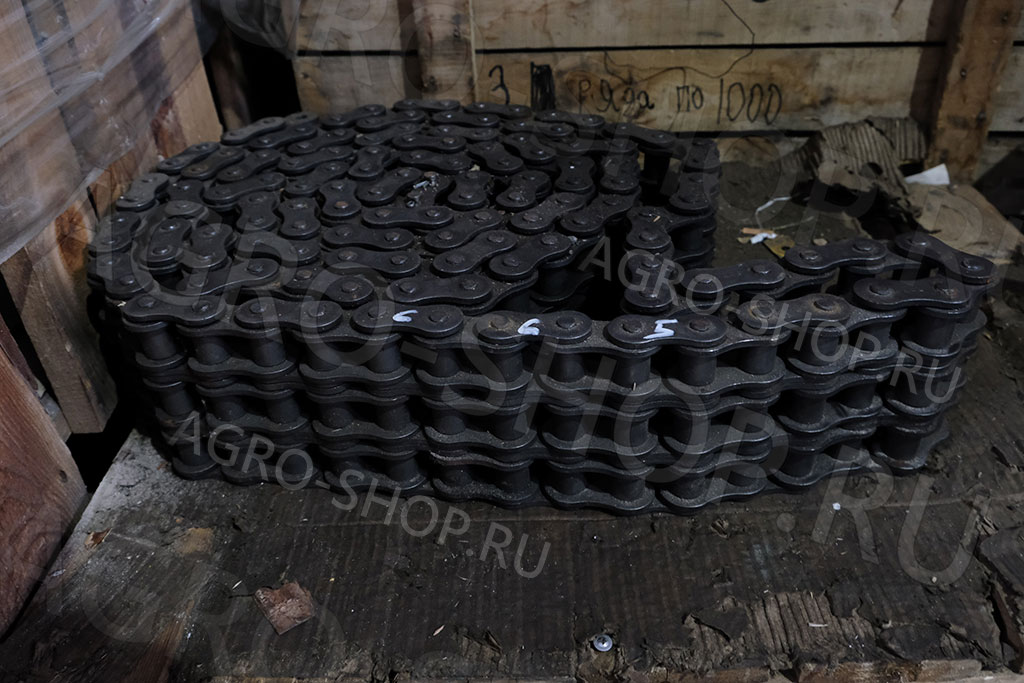

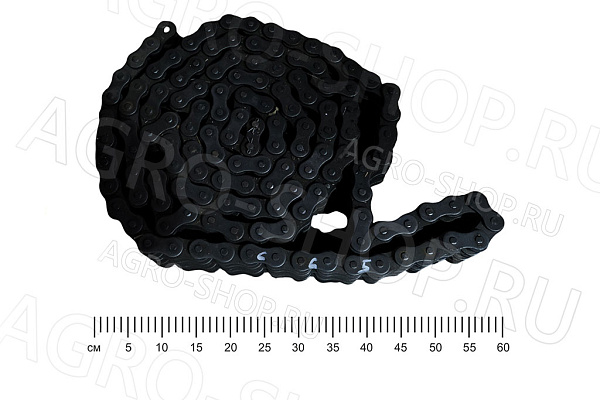

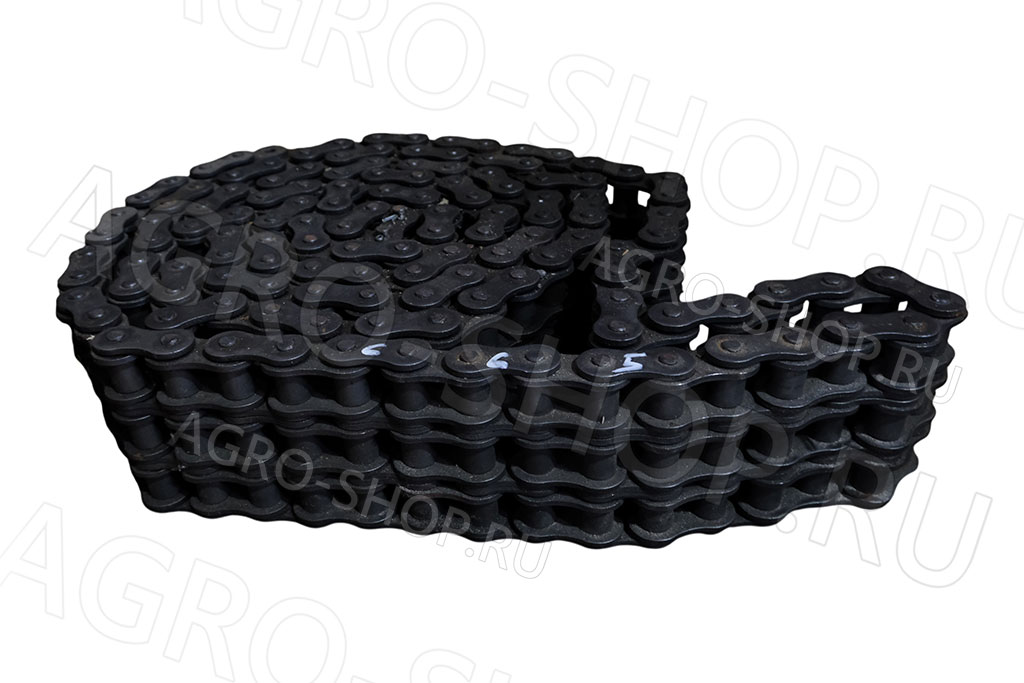

Цепь 3ПР-38.1-381 (бухта-5,029м, 132 звена) К
Производитель: Китай
Обозначение цепи:
ГОСТ 13568-97 – 3ПР-38,1-381
ISO 606 – 24А-3
ANSI B29.1M – 120-3
Характеристики:
количество рядов – трехрядная
количество звеньев, шт –132
шаг (t), мм – 38,1
диаметр ролика (d1), мм – 22,23
ширина между внутренними пластинами (b1 min),мм – 25,4
диаметр валика (d2), мм – 11,10
длина валика звена соединительного/переходного (b7 max), мм – 150
высота внутренней пластины (h max), мм – 36.2
поперечный шаг (A), мм – 45,44
разрушающая нагрузка (Q min), кН/кгс –381/38100
вес 1 метра (расчетный) (q), кг/м – 16,50
Применяемость: главная задача цепи — передавать крутящий момент между валами в самых разных механизмах. Применяются практически во всех сферах. Таких как сельское хозяйство, машиностроение, станкостроение, транспорт, пищевое, химическое, фармацевтическое производство, конвейерное и транспортировочное оборудование, в строительной, горнодобывающей, нефтегазовой промышленности.
